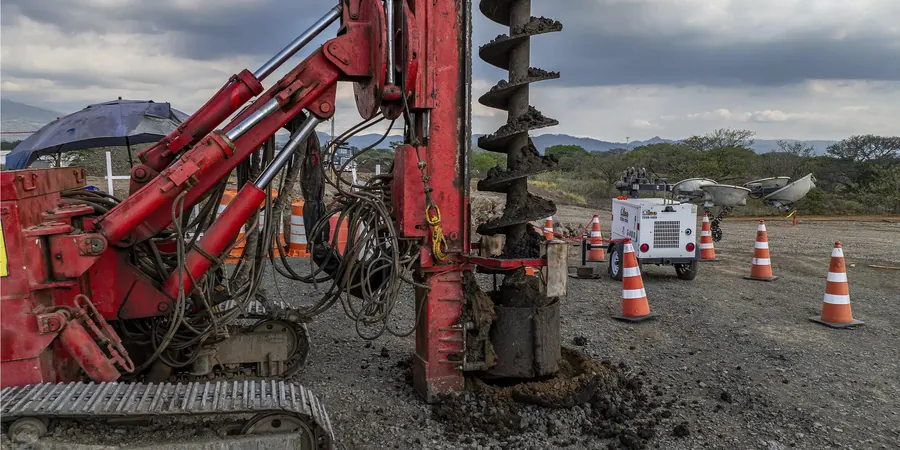

Die industrielle Expansion Sindelfingens, geprägt durch den Aufstieg der Automobilfertigung im 20. Jahrhundert, führte zur Erschließung von Flächen, die geotechnisch nicht immer unkritisch sind. Gerade in den Auenbereichen der Schwippe und entlang alter Bachläufe trifft man auf gering tragfähige, setzungsempfindliche Sedimente, die konventionelle Flachgründungen ausschließen. Für die Bemessung von Schottersäulen (Stone Columns) bedeutet das eine sorgfältige Anpassung des Rüttelstopfverfahrens an die lokale Schichtenfolge aus quartären Deckschichten und verwittertem Gipskeuper. Unser Labor greift dabei auf Ergebnisse eigener Baugrunderkundungen zurück, um den erforderlichen Austauschgrad und die optimale Säulenanordnung verlässlich zu ermitteln. In Kombination mit einem vorgeschalteten Sondierung mittels CPT-Versuch lassen sich die undrainierte Scherfestigkeit und die laterale Bettung präzise bestimmen, bevor die Rütteltiefe festgelegt wird.
Eine fachgerechte Bemessung von Schottersäulen reduziert Setzungen um bis zu 70 %, ohne den Porenwasserüberdruck im umliegenden Keuperton kritisch zu erhöhen.
Methodik und Umfang
Lokale Besonderheiten
In Sindelfingen beobachten wir in Projekten nahe der Altstadt oder östlich des Goldbergs immer wieder, dass historische Auffüllungen mit Bauschutt oder Schlacke den Rüttelvorgang stören, weil sie den vertikalen Materialfluss blockieren. Das größte Risiko bei unzureichender Bemessung von Schottersäulen ist ein hydraulischer Kurzschluss: Wird die durchlässige Schotterschicht nicht korrekt an das Entwässerungssystem angeschlossen, baut sich der Porenwasserdruck in den bindigen Zwischenschichten nur langsam ab und die zu erwartenden Setzungen treten verzögert, aber unvermindert auf. Auch die Gefahr von Kanteninstabilitäten unter exzentrischer Lasteinleitung bei Hallenstützen wird oft unterschätzt. Wir begegnen dem mit einem konservativen Ansatz des Abminderungsfaktors für die Gruppenwirkung und einem detaillierten Monitoring-Programm während der ersten Belastungsphase, um die Interaktion zwischen flexibler Gründungsplatte und dem verbesserten Baugrund zu verifizieren.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Geltende Normen
DIN EN 1997-1:2014 (Eurocode 7) mit DIN 1054:2021, DIN 4094-1:2012 (Drucksondierung CPT), DIN 18134:2012 (Lastplattendruckversuch), Merkblatt über die Verbesserung von Baugrund (FGSV 590), DIN 4020:2010 (Geotechnische Untersuchungen)
Zugehörige Fachleistungen
Geotechnische Erkundung & Laboranalyse
Durchführung von Kernbohrungen und schweren Rammsondierungen zur Bestimmung der Schichtenfolge. Im akkreditierten Labor (DIN EN ISO 17892) ermitteln wir Korngrößenverteilung, Plastizität und Scherparameter für die numerische Bemessung.
Bemessung & numerische Simulation
Erstellung eines standsicheren Bemessungskonzepts mittels FE-Methode (Plaxis 2D/3D). Wir optimieren Rasterweite und Tiefe der Schottersäulen, um die Setzungsdifferenz unter dynamischer Last aus Fahrzeugverkehr oder Maschinenfundamenten zu minimieren.
Qualitätssicherung & Probebelastung
Ausführung von Probefeldern mit instrumentierten Lastplattendruckversuchen nach DIN 18134. Wir überwachen den Rüttelvorgang digital und dokumentieren die erreichte Mantelreibung sowie die Querdehnung der Säulen zur Validierung der rechnerischen Nachweise.
Typische Parameter
Häufige Fragen
Ab welcher Mächtigkeit weicher Schichten ist die Bemessung von Schottersäulen in Sindelfingen sinnvoll?
Die Bemessung von Schottersäulen wird wirtschaftlich, wenn die setzungsempfindliche Schicht eine Mächtigkeit von mehr als 2,5 bis 3,0 Metern aufweist und die Konsistenz weich bis steif ist. Bei geringmächtigeren Horizonten, wie sie auf den Hochflächen des Gäus vorkommen, reicht oft ein Bodenaustausch. Entscheidend ist der Nachweis der Grenztiefe im verwitterten Gipskeuper, um ein Ausweichen des Rüttelguts zu verhindern.
Welche geotechnischen Parameter fließen in die Bemessung von Schottersäulen ein?
In die Berechnung gehen primär die undrainierte Scherfestigkeit cu, der Steifemodul E_s sowie der Reibungswinkel des Schottermaterials ein. Zusätzlich muss der Ruhedruckbeiwert K_0* des umgebenden Bodens berücksichtigt werden, da er die Stabilität der Säule während der Herstellung bestimmt. Bei organischen Anteilen im Boden, wie in Sindelfinger Auenbereichen, ist zudem die sekundäre Kriechsetzung zu bewerten.
Wie lange dauert eine typische Bemessung und Ausführung von Schottersäulen?
Die reine ingenieurtechnische Bemessung inklusive numerischer Simulation nimmt in der Regel zwei bis drei Wochen in Anspruch, vorausgesetzt die Baugrunderkundung liegt vollständig vor. Die anschließende Ausführung auf der Baustelle ist stark vom Raster abhängig; ein Rütteltrupp kann pro Tag zwischen 150 und 300 Laufmeter Säule herstellen, sofern keine groben Hindernisse im Untergrund angetroffen werden.
Welche Risiken bestehen bei hohem Grundwasserstand während der Herstellung der Schottersäulen?
In den Niederungen um die Schwippe steht das Grundwasser oft oberflächennah an. Hier muss die Bemessung von Schottersäulen zwingend die Auftriebswirkung und die hydraulische Entkopplung berücksichtigen. Bei gespannten Grundwasserverhältnissen im Keuper setzen wir eine Nassrütteltechnik mit kontinuierlicher Luftspülung ein, um hydraulische Grundbrüche zu vermeiden und die Stabilität des Rüttellochs zu sichern, bis der Schotter eingebracht ist.
Mit welchen Kosten muss man für die Bemessung und Ausführung von Schottersäulen rechnen?
Für ein typisches Einfamilienhausgrundstück in Sindelfingen bewegt sich die ingenieurtechnische Bemessung inklusive der erforderlichen Labor- und Feldversuche in einem Rahmen von €1.460 bis €4.060, abhängig vom Umfang der Vorerkundung und der Komplexität des FE-Modells. Die reinen Herstellungskosten der Säulen werden separat nach Laufmeter und Durchmesser abgerechnet.
