Die geotechnische Erkundung Sindelfingens ist eng mit der industriellen Expansion der Nachkriegszeit verknüpft, als die Daimler-Benz-Werke das Stadtbild prägten und großflächige Neubaugebiete auf den Hochflächen des Gäus erschlossen wurden. Dabei zeigte sich schnell, dass die Tragfähigkeit der ausgedehnten Lösslehmdecken und der darunter anstehenden Keupermergel stark variiert. Wer heute im Bereich der Goldberg- oder Eschenried-Bebauung plant, steht vor ähnlichen Herausforderungen: verwitterte Tonsteinschichten wechseln sich mit residualen Hanglehmen ab, und ohne tiefenorientierte Kennwerte lässt sich kein wirtschaftliches Gründungskonzept ableiten. Genau hier setzt der Standard Penetration Test an – eine weltweit etablierte und nach DIN EN ISO 22476-3 normierte Felduntersuchung, die in Sindelfingen zunehmend in Kombination mit Korngrößenanalysen beauftragt wird, um den Verwitterungsgrad der anstehenden Tonsteine zu quantifizieren und den Steifemodul für Setzungsberechnungen abzusichern. Der SPT liefert in diesen heterogenen Formationen reproduzierbare Schlagzahlen, die eine direkte Klassifizierung der Lagerungsdichte und Konsistenz erlauben, sodass sich unerwartete Setzungsdifferenzen von vornherein vermeiden lassen. Die Aussagekraft dieser Kennwerte hängt jedoch entscheidend von der fachgerechten Durchführung und der energetischen Kalibrierung des Rammgestänges ab – Aspekte, die unser Team mit langjähriger Erfahrung im Stuttgarter Raum und im Landkreis Böblingen systematisch berücksichtigt.
Die N₃₀-Schlagzahl aus dem SPT korreliert in Sindelfinger Keuperböden direkt mit dem Steifemodul – eine unverzichtbare Eingangsgröße für wirtschaftliche Flachgründungen.
Methodik und Umfang
Lokale Besonderheiten
Der geologische Untergrund Sindelfingens ist von den Ton- und Mergelsteinen des Gipskeupers (Grabfeld-Formation) geprägt, die in Tiefen zwischen zwei und acht Metern anstehen und in ihrem oberen Bereich häufig zu einer weichen, tonig-schluffigen Verwitterungszone umgewandelt sind. Diese residualen Verwitterungsböden neigen bei Wasserzutritt zum Aufweichen und verlieren dann drastisch an Scherfestigkeit – ein Risiko, das bei alleiniger Sondierung mit der schweren Rammsonde oft übersehen wird, weil der Mantelwiderstand die tatsächliche Konsistenz verschleiert. Der Standard Penetration Test bietet hier den entscheidenden Vorteil, dass die Schlagzahl N₃₀ unmittelbar am entnommenen Bodenmaterial validiert werden kann, sodass die Konsistenzgrenzen nach Atterberg direkt mit den Feldwerten korrelieren. Kritisch wird es zudem in den Auelehmen des Schwippetals, wo organische Einschaltungen und Grundwasserstände um zwei Meter unter Gelände eine konservative Bemessung der zulässigen Sohlspannung erzwingen. Ohne eine SPT-gestützte Baugrunderkundung, die bis in den unverwitterten Fels reicht, bleiben die Setzungsprognosen spekulativ und führen im schlimmsten Fall zu Rissbildungen in der aufgehenden Bausubstanz, wie sie in der Region Böblingen bei älteren Bestandsbauten auf unzureichend erkundetem Baugrund wiederholt dokumentiert sind.
Benötigen Sie eine geotechnische Bewertung?
Antwort innerhalb von 24h.
Geltende Normen
DIN EN ISO 22476-3:2012-03 – Rammsondierungen, SPT, DIN EN ISO 22475-1 – Probenahme und Grundwassermessung, DIN 4020 – Geotechnische Untersuchungen für bautechnische Zwecke, DIN EN 1997-2 (Eurocode 7) – Erkundung und Untersuchung des Baugrunds, DIN 18196 – Bodenklassifikation für bautechnische Zwecke
Zugehörige Fachleistungen

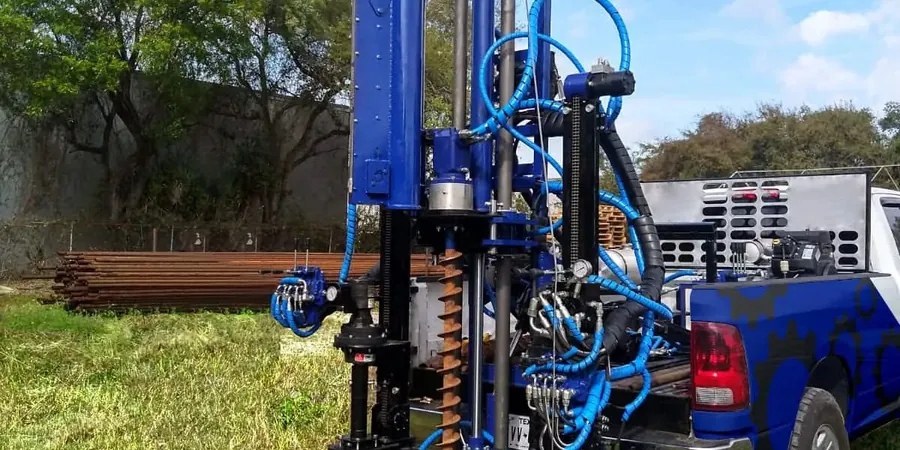

SPT-Bohrung mit Rammkernrohr
Durchführung des Standard Penetration Tests als Integralteil der Kernbohrung nach DIN EN ISO 22475-1. Jeder SPT wird mit einem Energieabgleich am Gestänge kalibriert, um die N₃₀-Werte für die spätere Korrelation mit CPT- oder Drucksondierergebnissen nutzbar zu machen. Die SPT-Proben werden vor Ort fachgerecht verpackt und in unser Labor überführt.
Kombipaket SPT + Laborversuche
Direkte Klassifikation der SPT-Splitterproben mittels Korngrößenanalyse und Atterberg-Grenzen. Wir ermitteln die Plastizitätszahl der Keuper-Tonsteine und den Wassergehalt der Lösslehme, um die Konsistenz nach DIN 18122-1 zu bewerten und die N₃₀-Zahlen normgerecht in undrainierte Scherfestigkeiten umzurechnen.
Gründungsberatung auf Basis von SPT-Daten
Ableitung von Bettungsmoduln und Steifemoduln aus den N₃₀-Werten mittels empirischer Korrelationen (u. a. nach Stroud und Butler) für die wirtschaftliche Bemessung von Flachgründungen und Bodenplatten im Großraum Sindelfingen. Inklusive Setzungsberechnung für die typischen Mehrfamilienhaus-Projekte der Region.
Typische Parameter
Häufige Fragen
Welche Kosten entstehen für einen SPT in Sindelfingen?
Für eine SPT-Bohrung mit begleitender Kernbohrung und Laborauswertung in Sindelfingen bewegen sich die Kosten zwischen €520 und €610 pro Bohrmeter, abhängig von der erforderlichen Bohrtiefe und der Zugänglichkeit des Bohrpunktes. In diesem Preis sind die Gestellung des Bohrgeräts mit erfahrenem Bohrtrupp, die energetische Kalibrierung des Rammgestänges, die Probenahme mit SPT-Split-Löffel und die Protokollierung der Schlagzahlen nach DIN EN ISO 22476-3 enthalten. Zusätzliche Laborversuche wie Korngrößenanalysen oder Atterberg-Grenzen werden separat nach Aufwand berechnet. Wir erstellen Ihnen vor Bohrbeginn ein verbindliches Angebot, das alle Positionen transparent ausweist.
Ab welcher Bohrtiefe ist der SPT in Sindelfingen sinnvoll?
Der SPT wird in Sindelfingen üblicherweise ab einer Tiefe von 1,5 m unter GOK eingesetzt, sobald die bindigen Deckschichten eine ausreichende Bohrlochstabilität bieten. In den Lösslehmen des Oberen Gäus ist eine Verrohrung bis etwa 3 m Tiefe sinnvoll, bevor der SPT im verwitterten Keupermergel abgeteuft wird. Die Endteufe richtet sich nach dem Gründungskonzept: Für Einfamilienhäuser sind 8 m oft ausreichend, während für Mehrgeschossbauten mit Tiefgaragen im Schwippetal Bohrungen bis 20 m erforderlich werden, um den Übergang zum unverwitterten Fels sicher zu erreichen.
Wie unterscheidet sich der SPT von einer schweren Rammsondierung?
Der entscheidende Unterschied liegt in der Probenahme: Während die schwere Rammsondierung (DPH) nur einen Spitzenwiderstand liefert, gewinnt der SPT mit dem Split-Löffel eine Bodenprobe aus der Sondiertiefe. In den heterogenen Keuper-Verwitterungsböden Sindelfingens ist dieser Materialaufschluss unverzichtbar, weil der DPH-Widerstand durch eingelagerte Kalksteinbänke verfälscht werden kann. Der SPT erlaubt zudem eine direkte Klassifikation des entnommenen Materials nach DIN 18196 und eine Korrelation der N₃₀-Werte mit Labor-Scherfestigkeiten, was die Treffsicherheit der Gründungsbemessung erheblich erhöht.
